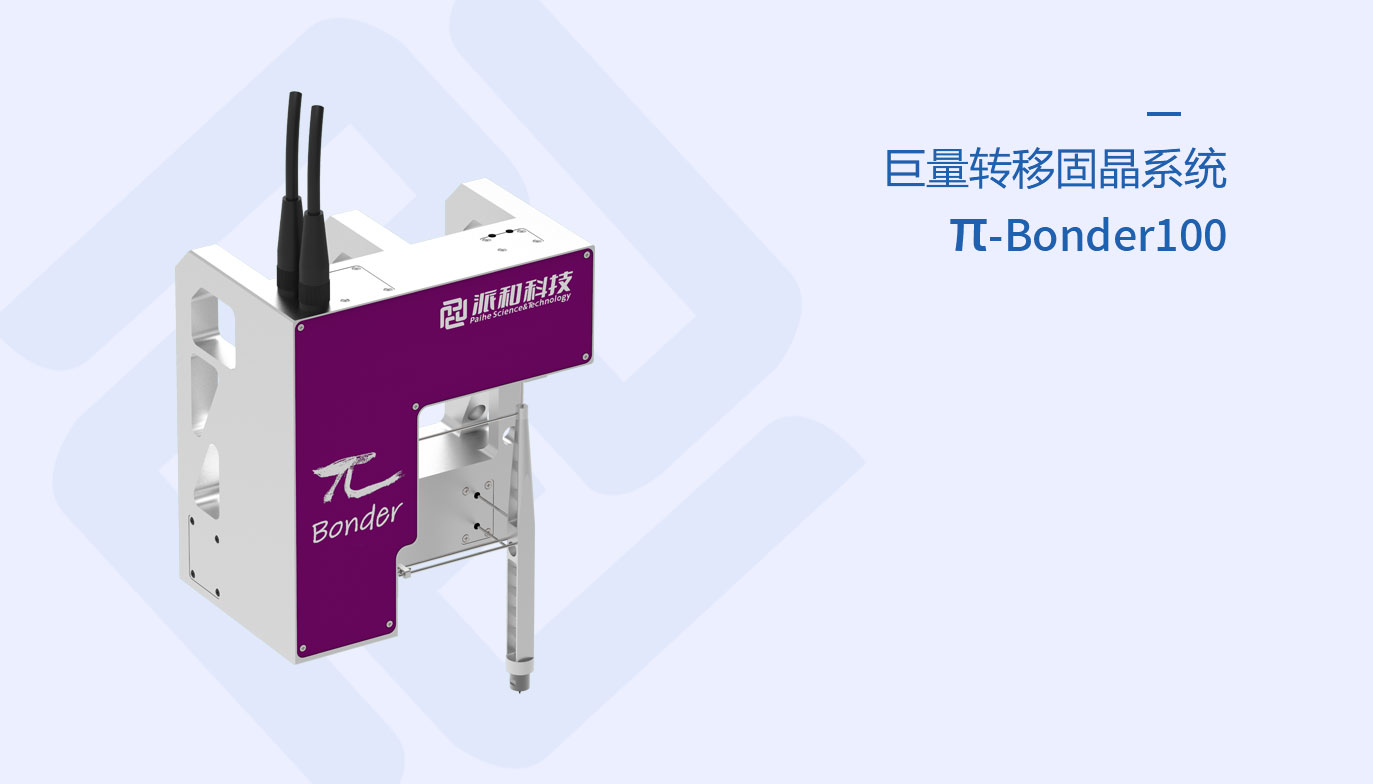

π Bonder 100固晶头是一种适用于Mini LED等巨量转移行业的高速往复运动设备。

它采用压电陶瓷控制技术,能实现100Hz频率正交双轴耦合的稳定间歇式往复运动(运动时间4ms,空闲时间6ms)。

设备可实现纵向最大行程1.55mm,在采用最大行程时末端重复精度可达10μm以内。

横向动作可实现对基板75-700mm/s的运动速度做出位移补偿,使固晶头机构末端在运动周期的固晶工作时间内相对基台做直上直下的纵向运动。

控制器参数

项目

规格

尺寸

(长**高)

386mm×200mm×196mm

重量

4.5kg(不包括线缆)

人机接口

RJ45以太网接口

额定输入

176–264VAC, 5060Hz

待机功率

约20W,视工作环境

固晶时间

4ms

I/O启动电平

10– 30VDC

使用环境

温度:5–40℃(41–104℉)

相对湿度:20%-80% 仅限室内使用


技术参数

项目

规格

尺寸(长**高)

170mm×232mm×112mm

重量

4.5kg

刺晶频率

100Hz

Z向行程

1.1mm 可调

Y向行程

1.2mm 可调

Y向补偿速度

75mm/s–700mm/s

针尖末端重复精度

≤±5μm

固定方式

螺栓固定,D=M5
